کیت آموزش الکترونیک مهندسیکا مدل ماژول تشخیص مانع مادون قرمز IR-FC51

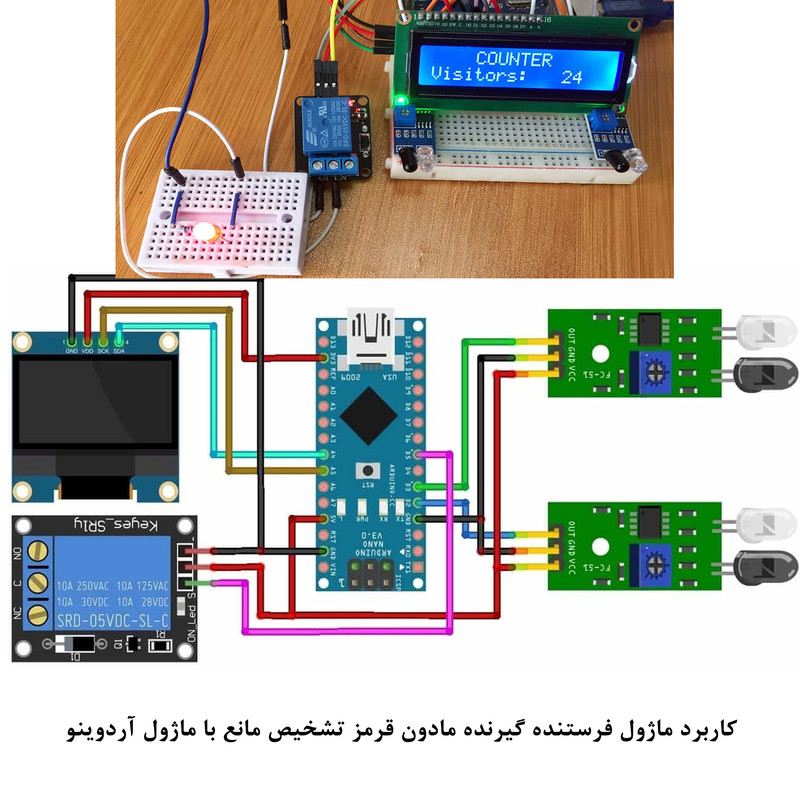

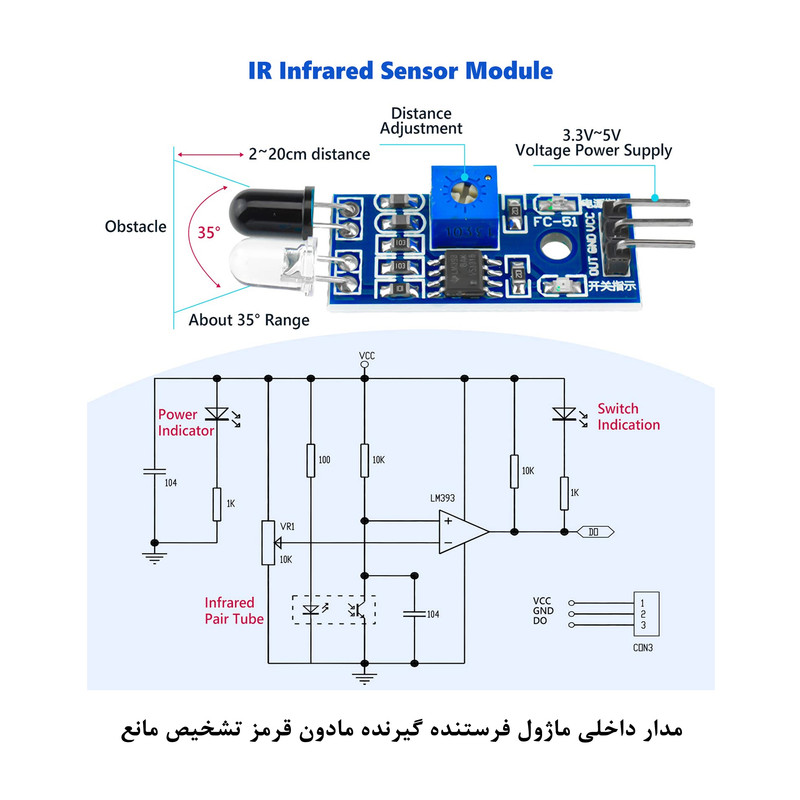

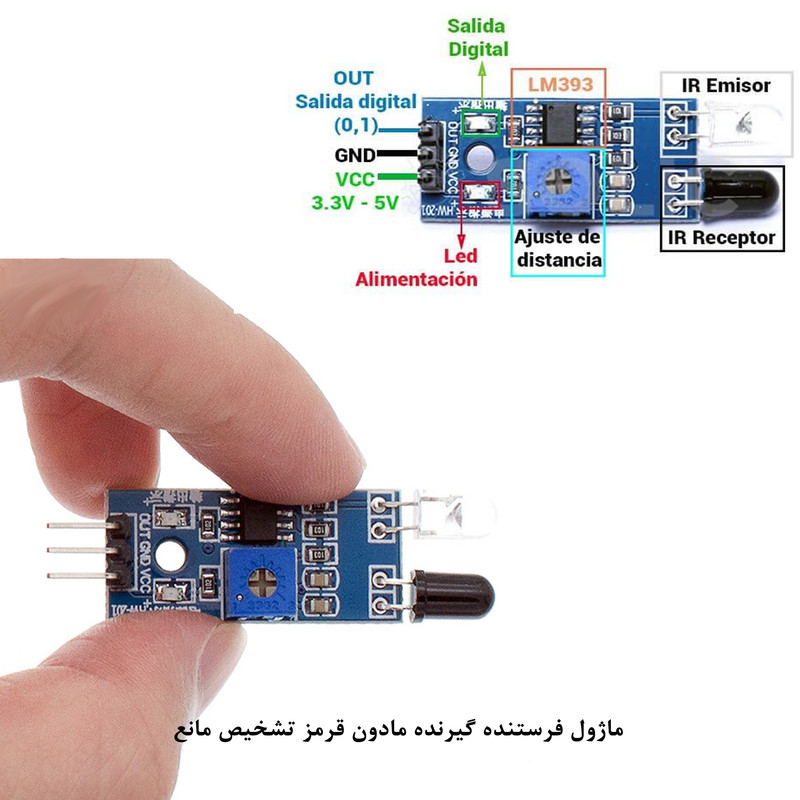

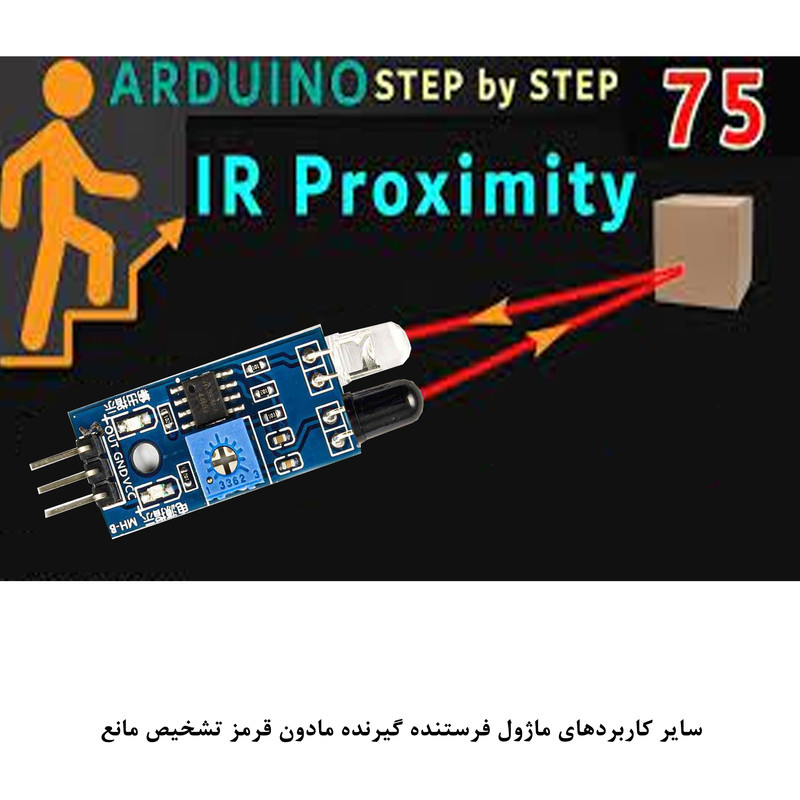

کیت ساده آموزشی سرگرمی مهندسیکا جهت آشنایی با راه اندازی ماژولهای الکترونیکی است که نیازی به لحیم کاری و تجهیزات خاصی ندارد شما میتوانید با استفاده از یک باتری 5 ولت به سادگی عملکرد ماژول را ببینید. کیت از دوبخش شامل ماژول فرستنده گیرنده مادون قرمز تشخیص مانع و رله 5 ولت تک کاناله مهندسیکا تشکیل شده است که با سیم های جامپر به هم متصل شده اند و آماده کار است(تست شده تحویل میگردد) این ماژول دارای دو چشمی مادون قرمز بوده که یکی فرستنده و دیگری گیرنده می باشد. از یک تراشه LM393 نیز به عنوان یک مقایسه کننده روی ماژول استفاده شده که به وسیله آن می توان یک خروجی دیجیتال داشت. زمانی که مانع در فاصله تنظیم شده قرار بگیرد این خروجی فعال می شود.هنگامی که ماژول مانعی را در مقابل سیگنال ساتع شده تشخیص می دهد، چراغ سبز روی مدار روشن می شود. این ماژول از 2 تا 20 سانتیمتر با زاویه ی35 درجه توانایی تشخیص موانع را دارد. با گردش پتانسیومتر در جهت عقربه های ساعت، فاصله ی تشخیصی افزایش و با گردش پتانسیومتر در خلاف جهت عقربه های ساعت، فاصله ی تشخیصی کاهش می یابد. شما می توانید از این ماژول به راحتی بر روی ربات جهت تشخیص مانع و ربات های مسیریاب خطی و همچنین کاربردهای بسیار دیگر در پروژه های خود به همراه بردهای آردوینو استفاده کنید.

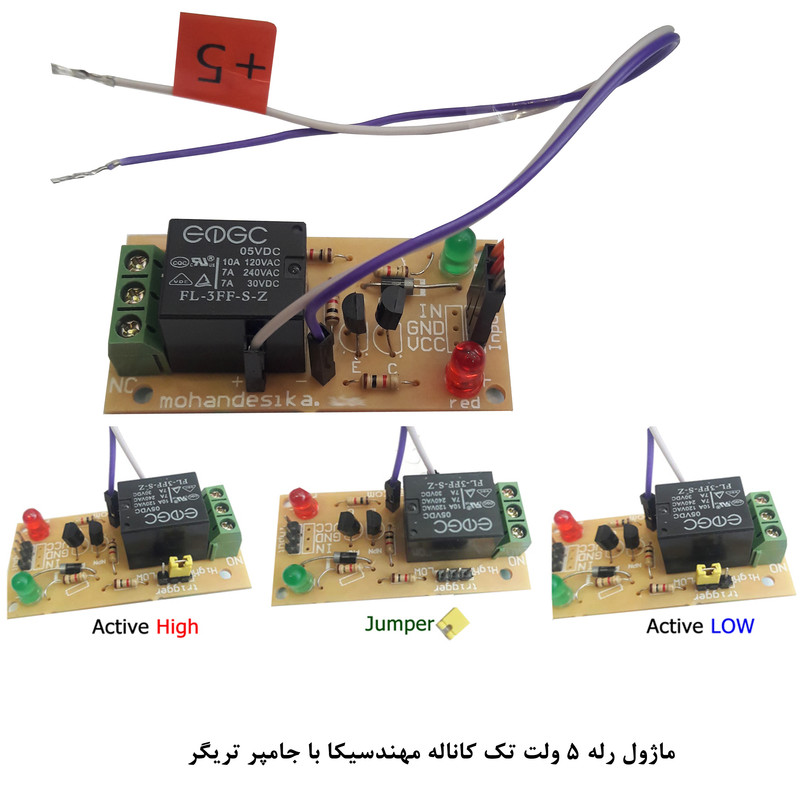

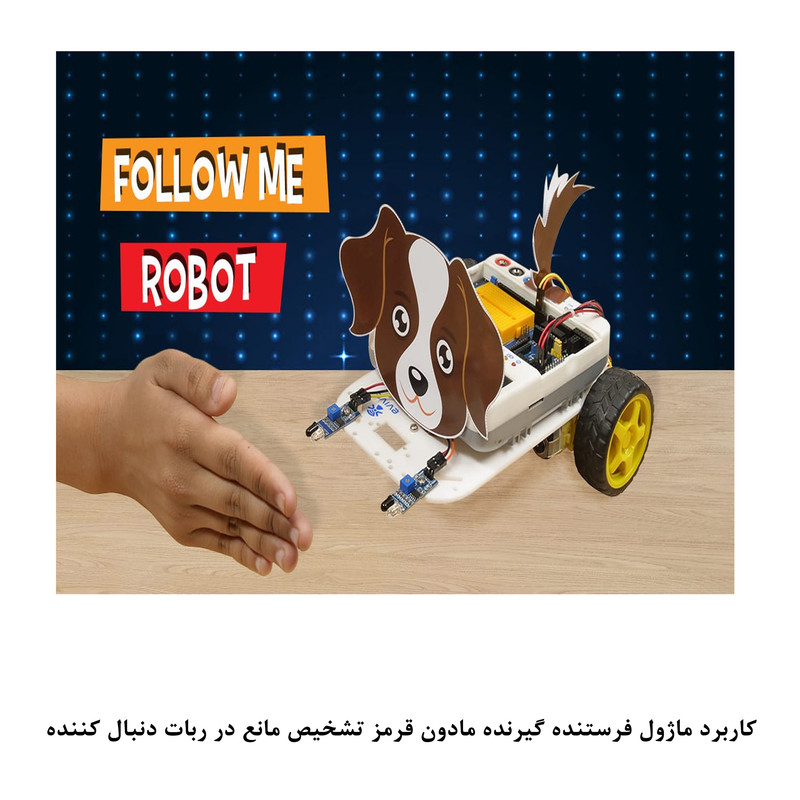

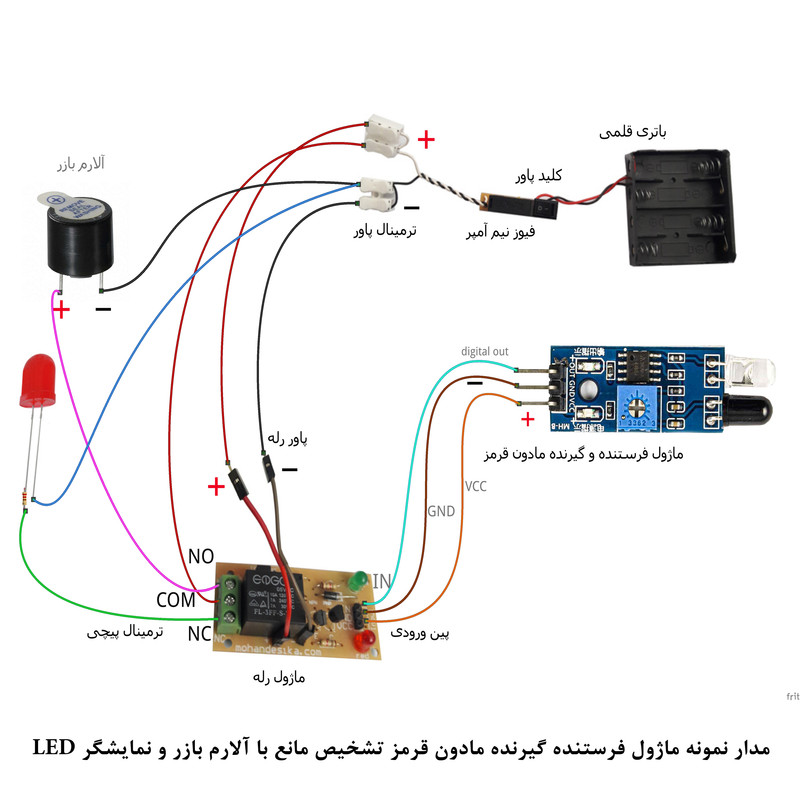

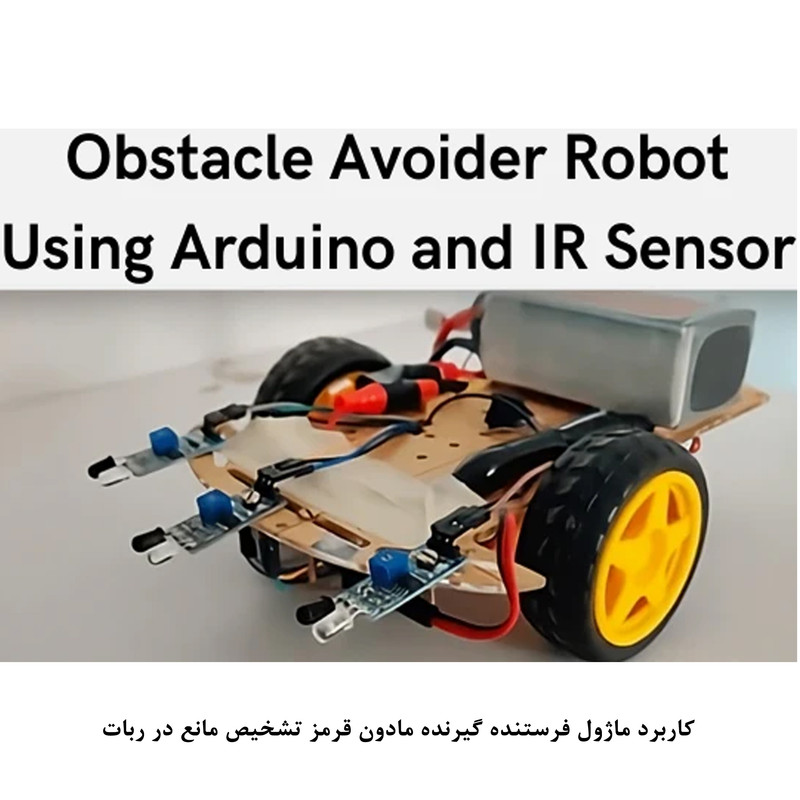

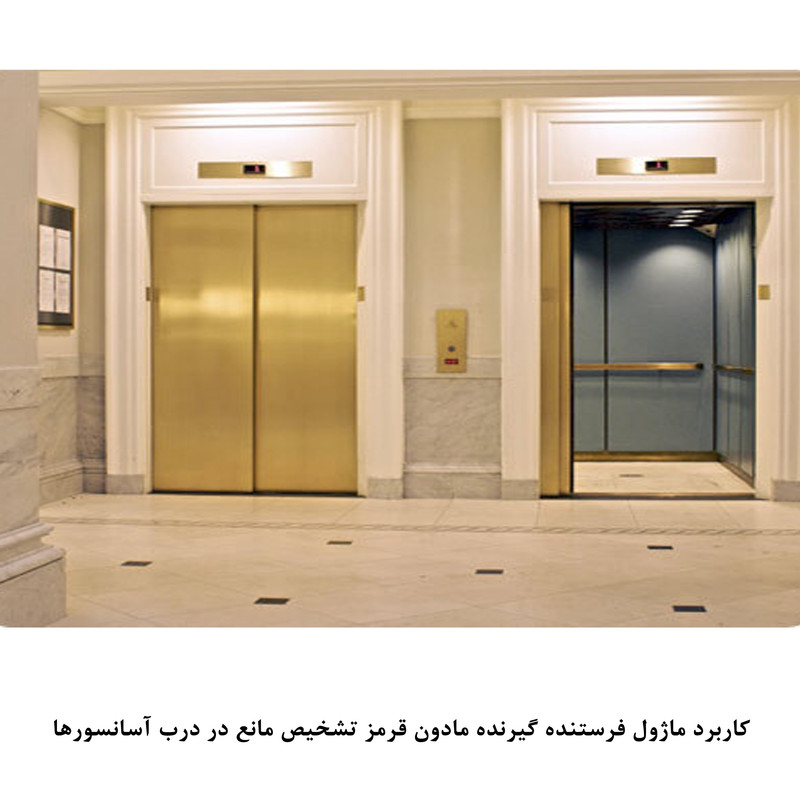

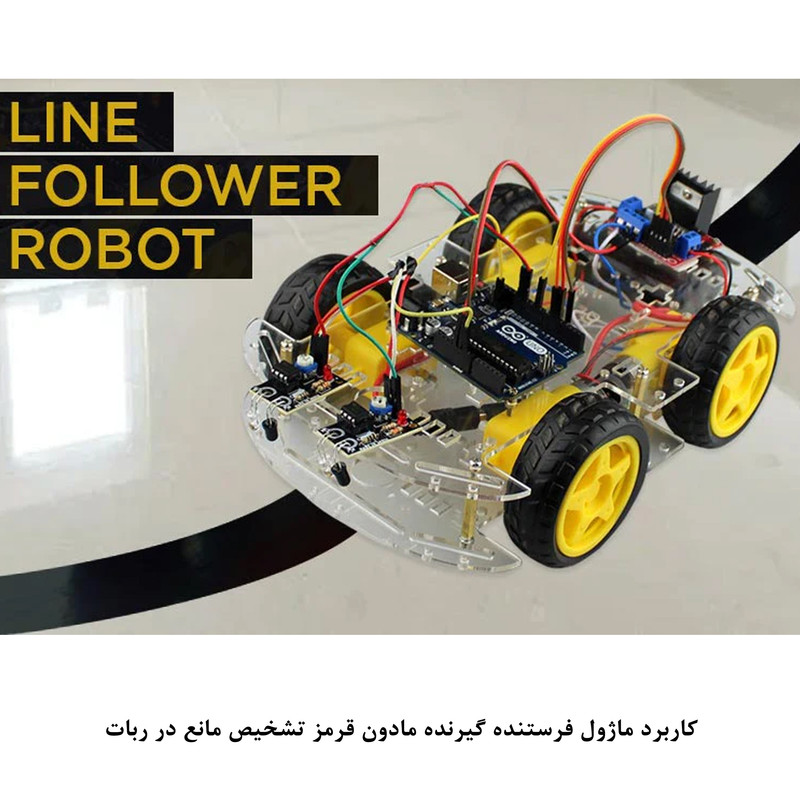

در این کیت خروجی ماژول با عث تحریک رله میگردد. با فرمان به پایه IN ماژول رله میتوان خروجی رله را فعال نمود از آنجا که خروجی رله دو حالت باز (NO) و بسته (NC) دارد شما متناسب با نیازتان میتوانید بکار ببرید . این کیت کاربرد آموزشی و سرگرمی دارد .شما میتوانید از این ماژول در مدارات میکروکنترلری همانند ماژلهای آردوینو استفاده نمایید.از کاربردهای ماژول تشخیص مانع مادون قرمز در پروژه ای رباتیک جهت تشخیص مانع و همچنین ربات دنبال رو و ربات تعقیب خط، دستگاههای حضور و غیاب، سنسور درب آسانسور، و سایر مدارات کنترلی و کنترل موقعیت میتوان استفاده کرد ..در این آموزش هدف آشنایی شما با ماژولهای الکترونیکی بصورت اولیه و سریع بدون صرف وقت و هزینه بالا است لذا جهت کاربردهای حرفه ای تر شما میتوانید با برنامه نویسی مدارات میکروکنترلری مانند آردوینو با نرم افزار IDE از تمام قابلیهای کنترلی این ماژول در هوشمند سازی و اتوماسیون استفاده کنید.کیت بدون باتری تحویل میشود .
