کیت آموزش الکترونیک مهندسیکا مدل ماژول جیوه ای تشخیص کجی و شیب TILT

کیت ساده آموزشی سرگرمی مهندسیکا جهت آشنایی با راه اندازی ماژولهای الکترونیکی است که نیازی به لحیم کاری و تجهیزات خاصی ندارد شما میتوانید با استفاده از یک باتری 5 ولت به سادگی عملکرد ماژول را ببینید. ماژول جیوه ای تشخیص کجی و شیب (TILT) یک ماژول سوئیچ جیوه الکترونیکی است که شامل یک کنتاکت تماس با مدار بسته برای شناسایی جریان الکتریکی است. این ماژول معمولاً برای تشخیص جهت حرکت، شیب، لرزش و یا تحریک مکانیکی در سیستم های الکترونیکی کاربرد دارد. ماژول شامل یک سوئیچ جیوه است که با جابجایی و زاویه ماژول جیوه اتصال سیگنال های الکتریکی را تولید می کند. این سیگنال ها می توانند به عنوان ورودی به میکروکنترلرها و سایر مدارات الکترونیکی ارسال شوند تا واکنشی در سیستم ایجاد کنند.این سنسور دارای یک استوانه شیشه ای است که در انتهای آن دو کنتاکت فلزی قرار دارند. در داخل لوله، یک قطره جیوه قرار دارد که در صورتی که استوانه به اندازه کافی کج شود، قطره جیوه بر روی کنتاکت ها قرار گرفته و کلید وصل می شود .

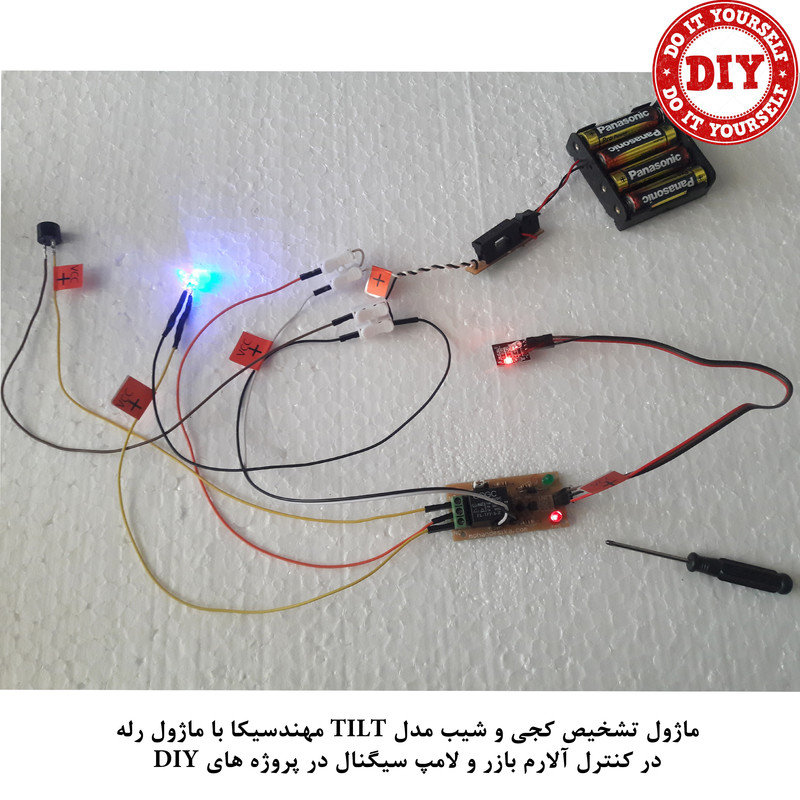

در این کیت خروجی ماژول با عث تحریک رله میگردد. با فرمان به پایه IN ماژول رله میتوان خروجی رله را فعال نمود از آنجا که خروجی رله دو حالت باز (NO) و بسته (NC) دارد شما متناسب با نیازتان میتوانید بکار ببرید . این کیت کاربرد آموزشی و سرگرمی دارد .شما میتوانید از این ماژول در مدارات میکروکنترلری همانند ماژلهای آردوینو استفاده نمایید .در این آموزش هدف آشنایی شما با ماژولهای الکترونیکی بصورت اولیه و سریع بدون صرف وقت و هزینه بالا است لذا جهت کاربردهای حرفه ای تر شما میتوانید با برنامه نویسی مدارات میکروکنترلری مانند آردوینو با نرم افزار IDE از تمام قابلیهای کنترلی این ماژول در هوشمند سازی و اتوماسیون استفاده کنید.جهت راه اندازی کیت نیازمند باتری 5 ولتی هستید.کیت بدون باتری تحویل میشود . توجه : جیوه داخل حباب شیشه ماده سمی است از دسترس کودکان دور باشد.
